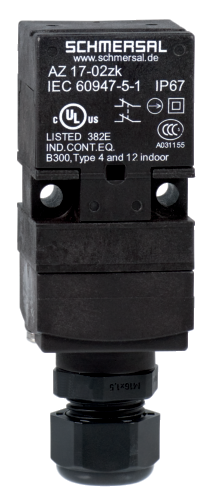

AZ 17-11ZK安全门开关
安全门开关
• 双绝缘
• 长寿命
• 小尺寸
• 多编码
• 8 操动面
• 热塑外壳
• 电缆接头 M16
• 对灰土不敏感
• 30 mm x 60 mm x 30 mm
• 低电压低电流的高等级接触可靠性


 数据

订货数据
产品描述 AZ 17-11ZK
商品编号(订购编号) 101121960
EAN (European Article Number) 4030661049670
eCl@ss number, Version 9.0 27-27-26-02

认证
证书 CE
cULus
CCC
EAC

总体数据
产品名称 AZ 17

外壳材料 塑料,玻璃纤维加固热塑塑料,自熄灭
触点材料,电气
重量 85 g

总体数据 - 产品特性
Number of auxiliary contacts
Number of safety contacts

安全评估
标准 ISO 13849-1
Mission Time 20 Year(s)

安全评估 - 安全输出
B10d 常闭触点(NC) 2,000,000 操作
B10d 常开触点(NO) 1,000,000 操作
  在10% Ie 及阻性负载时

机械参数
机械寿命,最少 1,000,000 操作
锁定力 5 N
肯定断开行程 11 mm
肯定断开操作力,最小 17 N
操动速度,最大 2 m/s

Mechanical data - Connection technique
终端连接器 IDC联结方法
线缆截面,最小 1 x 0.75 mm²
电缆截面,最大 1 x 1 mm²

机械参数 - 尺寸
传感器高度 85 mm
传感器长度 30 mm
传感器宽度 30 mm

环境条件
防护等级 IP 67 依据IEC/EN 60529

Ambient conditions - Insulation value
额定冲击耐受电压 4 kV

电气参数
热测试电流 10 A
应用类别 AC-15 230 VAC
应用类别 AC-15 4 A
应用类别 DC-13 24 VDC
应用类别 DC-13 4 A
开关元件 NO触点,NC触点
开关原理 蠕变电路元件

发货范围
包含在发货中 操动件需单独订货
槽密封塞
