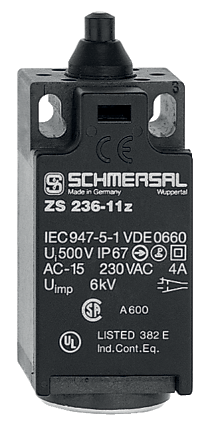

TS236-11Z-M20限位开关
限位开关
• 双绝缘
• 热塑外壳
• 耐油和石油产品
• 30 mm x 58,5 mm x 30 mm
• 1 电缆进口 M 20 x 1.5
• 符合EN 50047安装细节
• 大量的二选一操动件
• 操动头可按4 x 90°重新安装

 数据

订货数据
产品描述 TS 236-11Z
商品编号(订购编号) 101152880
EAN (European Article Number) 4030661166711
eCl@ss number, Version 9.0 27-27-26-01

认证
证书 cCSAus
CCC
EAC

总体数据
产品名称 T 236 直杆 S
标准 IEC 60947-5-1
ISO 13849-1
BG-GS-ET-15
外壳结构类型 标准结构设计
Actuator type to DIN EN 50047 B
外壳材料 塑料,玻璃纤维加固热塑塑料,自熄灭
触点材料,电气
重量 50 g

总体数据 - 产品特性
安全功能
Number of auxiliary contacts
Number of safety contacts

安全评估
标准 ISO 13849-1
Mission Time 20 Year(s)

安全评估 - 安全输出
B10d 常闭触点(NC) 20,000,000 操作

机械参数
执行元件 直杆
机械寿命,最少 20,000,000 操作
操动力,最小 9 N
肯定断开操作力,最小 19 N
操动速度,最小 60 mm/min
操动速度,最大 1 m/s
回弹时间 符合操动速度的回弹时间
备注(切换时间) 符合操动速度的切换时间

Mechanical data - Connection technique
终端连接器 螺栓连接
线缆截面,最小 0.75 mm²
电缆截面,最大 2.5 mm²
  所有的电缆截面表示包括了导线和线耳

机械参数 - 尺寸
传感器高度 73.5 mm
传感器长度 30 mm
传感器宽度 30 mm

环境条件
防护等级 IP67
环境温度,最小 -30 °C
环境温度,最大 +80 °C

Ambient conditions - Insulation value
额定冲击耐受电压 6 kV

电气参数
热测试电流 10 A
依据EN 60947-5-1额定短路电流 1,000 A
应用类别 AC-15 230 VAC
应用类别 AC-15 4 A
应用类别 DC-13 24 VDC
应用类别 DC-13 1 A
开关元件 NO触点,NC触点
开关原理 蠕变电路元件
开关频率 5,000 /h
