数据 |
|
| 订货数据 | |

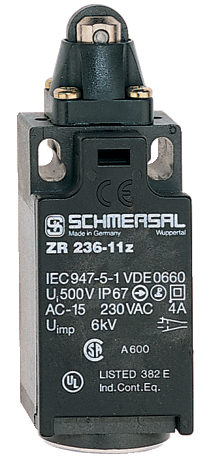

| 产品描述 | ZR 236-11Z |
| 商品编号（订购编号） | 101153241 |
| EAN (European Article Number) | 4030661168630 |
| eCl@ss number, Version 9.0 | 27-27-26-01 |
| 认证 | |
| 证书 |
cCSAus CCC EAC |
| 总体数据 | |
| 产品名称 | Z 236 滚轮直杆 R |
| 标准 |
IEC 60947-5-1 ISO 13849-1 BG-GS-ET-15 |
| 外壳结构类型 | 标准结构设计 |
| Actuator type to DIN EN 50047 | C |
| 外壳材料 | 塑料，玻璃纤维加固热塑塑料，自熄灭 |
| 触点材料，电气 | 银 |
| 重量 | 60 g |
| 总体数据 - 产品特性 | |
| 安全功能 | 是 |
| Number of auxiliary contacts | 1 |
| Number of safety contacts | 1 |
| 安全评估 | |
| 标准 | ISO 13849-1 |
| Mission Time | 20 Year(s) |
| 安全评估 - 安全输出 | |
| B10d 常闭触点（NC） | 20,000,000 操作 |
| 机械参数 | |
| 执行元件 | 滚轮直动头顶部 |
| 机械寿命，最少 | 20,000,000 操作 |
| 操动力，最小 | 9 N |
| 肯定断开操作力，最小 | 19 N |
| 操动速度，最小 | 20 mm/min |
| 操动速度，最大 | 1 m/s |
| 操作角度30°至开关轴的操动速度 | |
| Mechanical data - Connection technique | |
| 终端连接器 | 螺栓连接 |
| 线缆截面，最小 | 0.75 mm² |
| 电缆截面，最大 | 2.5 mm² |
| 所有的电缆截面表示包括了导线和线耳 | |
| 机械参数 - 尺寸 | |
| 传感器高度 | 84 mm |
| 传感器长度 | 30 mm |
| 传感器宽度 | 30 mm |
| 环境条件 | |
| 防护等级 | IP67 |
| 环境温度，最小 | -30 °C |
| 环境温度，最大 | +80 °C |
| Ambient conditions - Insulation value | |
| 额定冲击耐受电压 | 6 kV |
| 电气参数 | |
| 热测试电流 | 10 A |
| 依据EN 60947-5-1额定短路电流 | 1,000 A |
| 应用类别 AC-15 | 230 VAC |
| 应用类别 AC-15 | 4 A |
| 应用类别 DC-13 | 24 VDC |
| 应用类别 DC-13 | 1 A |
| 开关元件 | NO触点，NC触点 |
| 开关原理 | 弹簧开关元件 |
| 回弹时间，最大 | 3 ms |
| 开关频率 | 5,000 /h |
| 切换时间，最大 | 5.5 ms |
