| 通用属性 | |

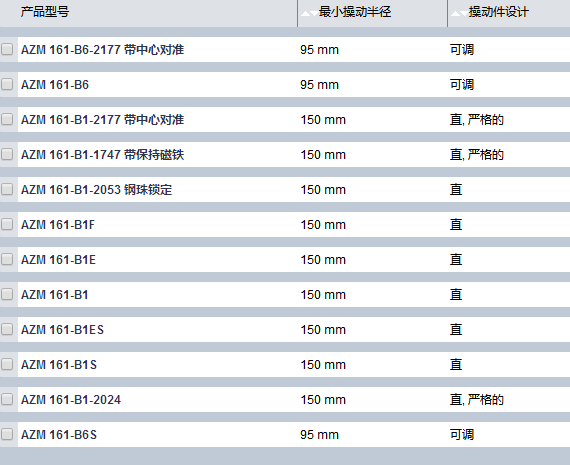

| 产品名称 | AZM 161 |
| 标准 | EN 60947-5-1, BG-GS-ET-19 |
| 符合指令 (Y/N) | 有 |
| 操作方向的数量 | 3 件 |
| 有效原则 | 机电的 |
| 占空比 | 磁铁 100 % |
| 原料 | |
| - 外壳的原材料 | 塑料, 玻璃纤维增强热塑塑料, 自熄灭 |
| - 触点材料 | 银 |
| 外壳喷涂 | 无 |
| 重量 | 500 g |
| 机械参数 | |
| 在操动方向上操动 | 5.5 mm |
| 电路连接说明 | 螺丝连接 |
| 电缆截面 | |
| - 最小电缆截面 | 1 x 0,25 mm² |
| - 最大电缆截面 | 1 x 1.5 mm² |
| 机械寿命 | > 1.000.000 操作次数 |
| 注意 | 所有的电缆截面表示包括了导线和线耳 |
| 紧急释放（有/无） | 无 |
| 手动解锁 (Y/N) | 有 |
| 紧急开锁(Y/N) | 无 |
| 锁定力 | 30 N |
| 肯定断开操作力 | 30 N |
| 肯定断开行程 | 10 mm |
| 锁紧力 F | 2000 N |
| 最大操动速度 | 2 m/s |
| 动作频率 | max. 1000 / h |
| 周围条件 | |
| 周围温度 | |
| - 最低环境温度 | −25 °C |
| - 最高环境温度 | +60 °C |
| 防护等级 | IP67 根据IEC/EN 60529 |
| 电气参数 | |
| 转换元件说明 | 常开触点（NO）, 打开(NC) |
| 转换原理 | 爬行电路元件 |
| 辅助触点数量 | 1 件 |
| 安全接触点的数量 | 5 件 |
| 通电开锁 | 有 |
| 通电上锁 | 无 |
| 额定控制电压 Us | 24 VAC/DC |
| 功率消耗 | max. 10 W |
| 功率消耗 | max. 10 W |
| 额定冲击耐压 Uimp | 4 kV |
| 额定绝缘电压 Ui | 250 V |
| 热测试电流 Ithe | 6 A |
| 应用类别 |
AC-15: 230 V / 4 A, DC-13: 24 V / 2,5 A |
| 必需有额定短路电流保护 | 1000 A |
| 最大保险容量 | 6 A D型玻璃保险 到 DIN EN 60269-1 |
| LED开关转换情况显示 | |
| LED开关转换情况显示 (Y/N) | 有 |
